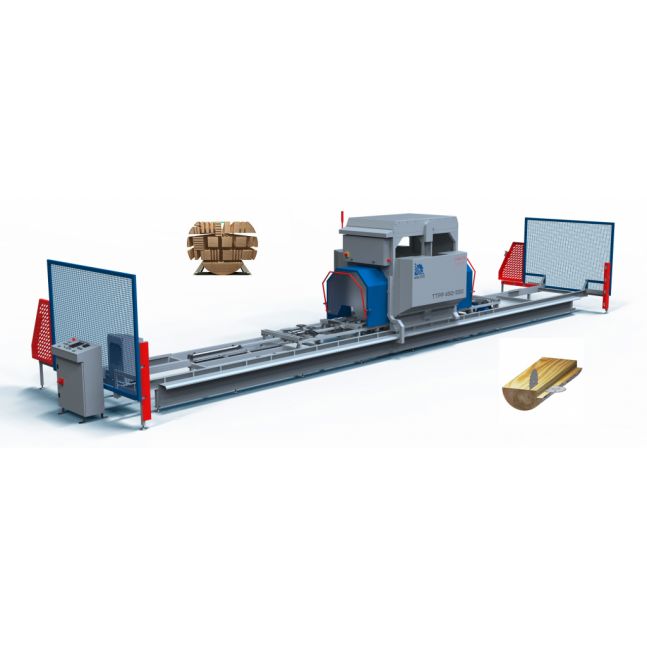

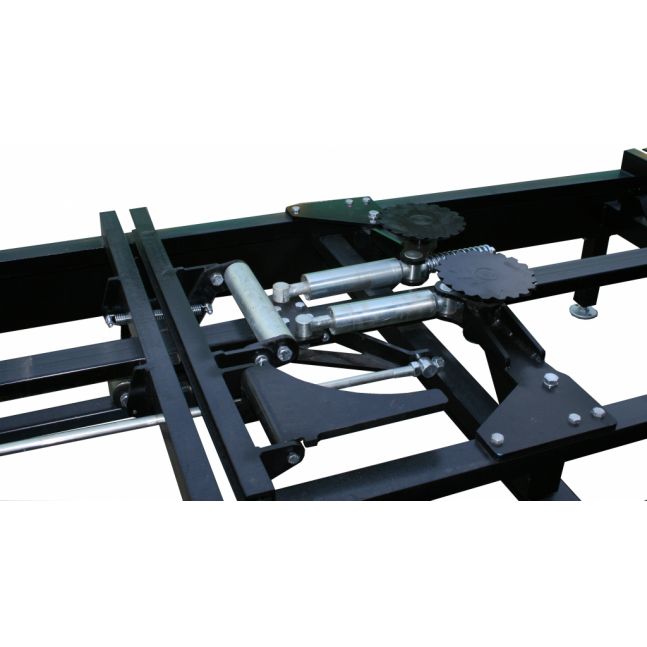

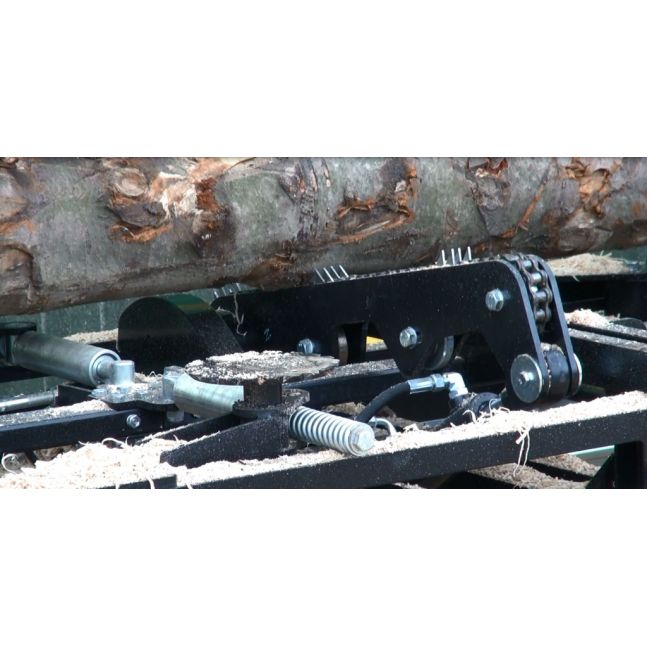

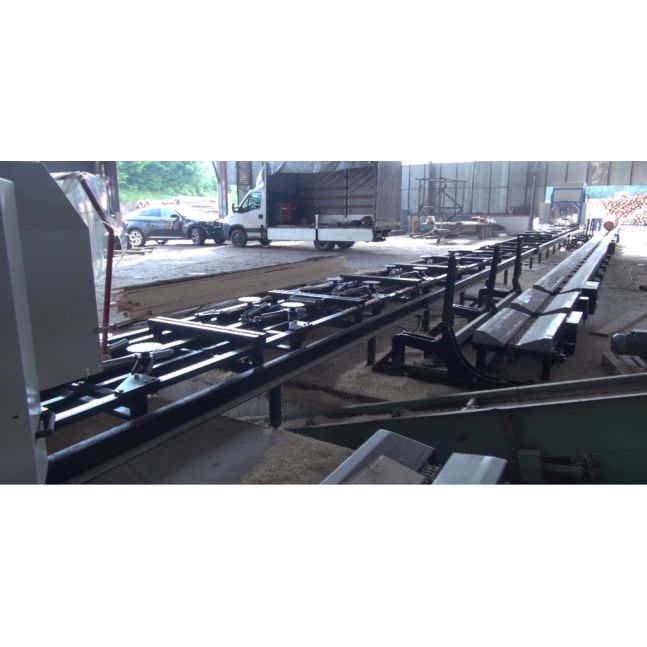

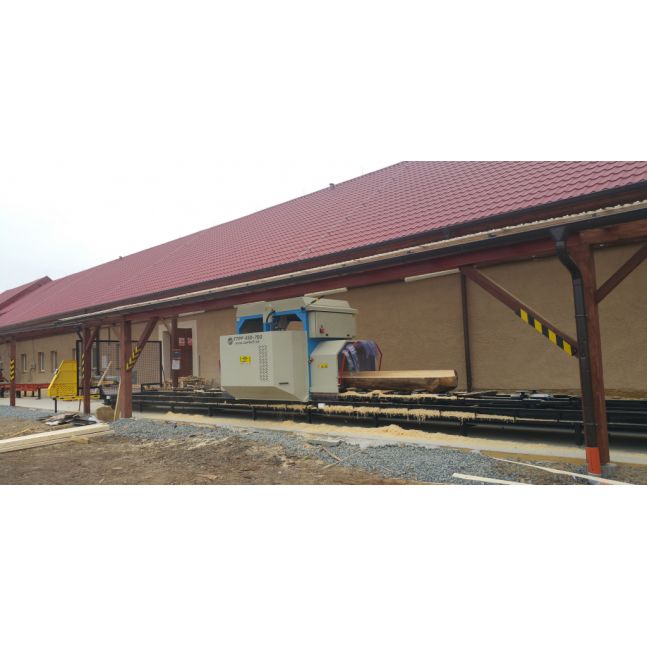

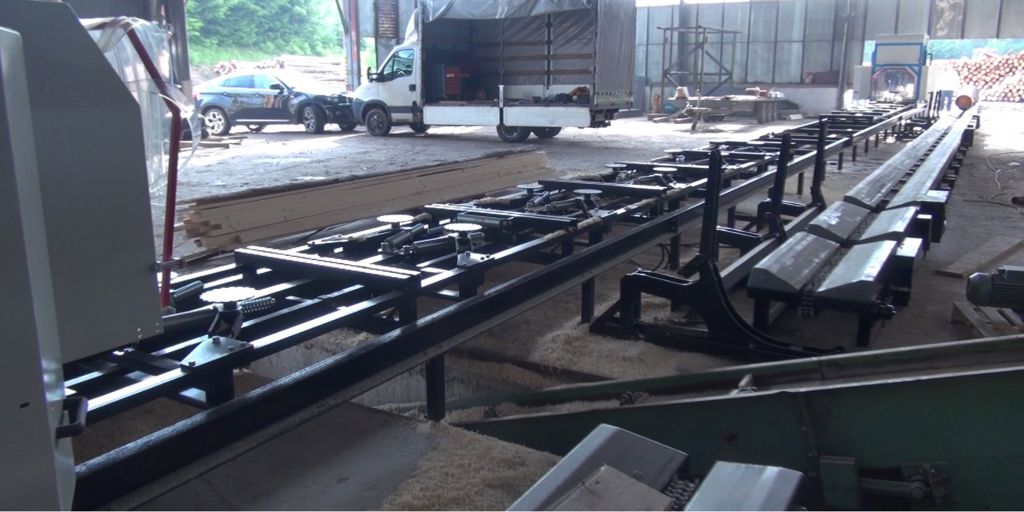

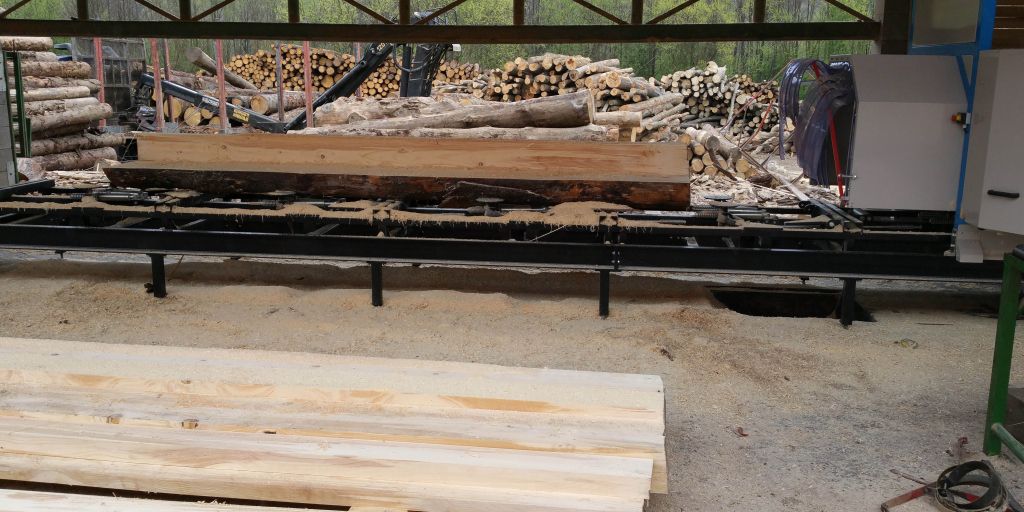

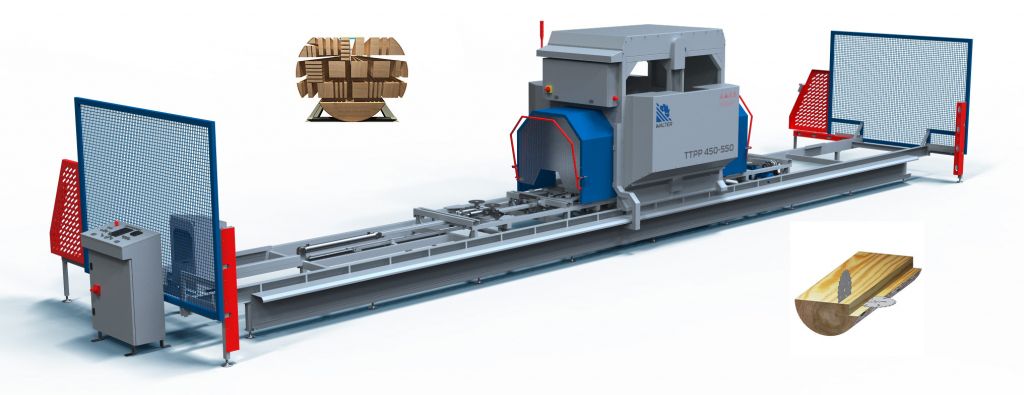

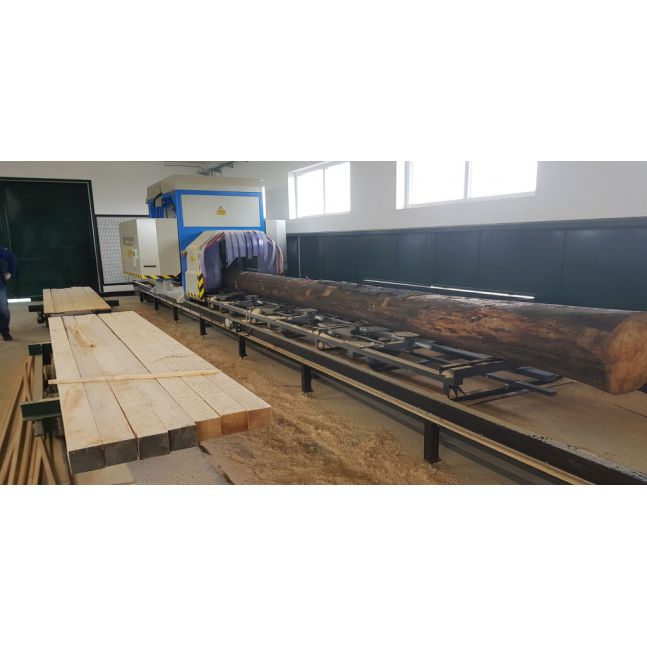

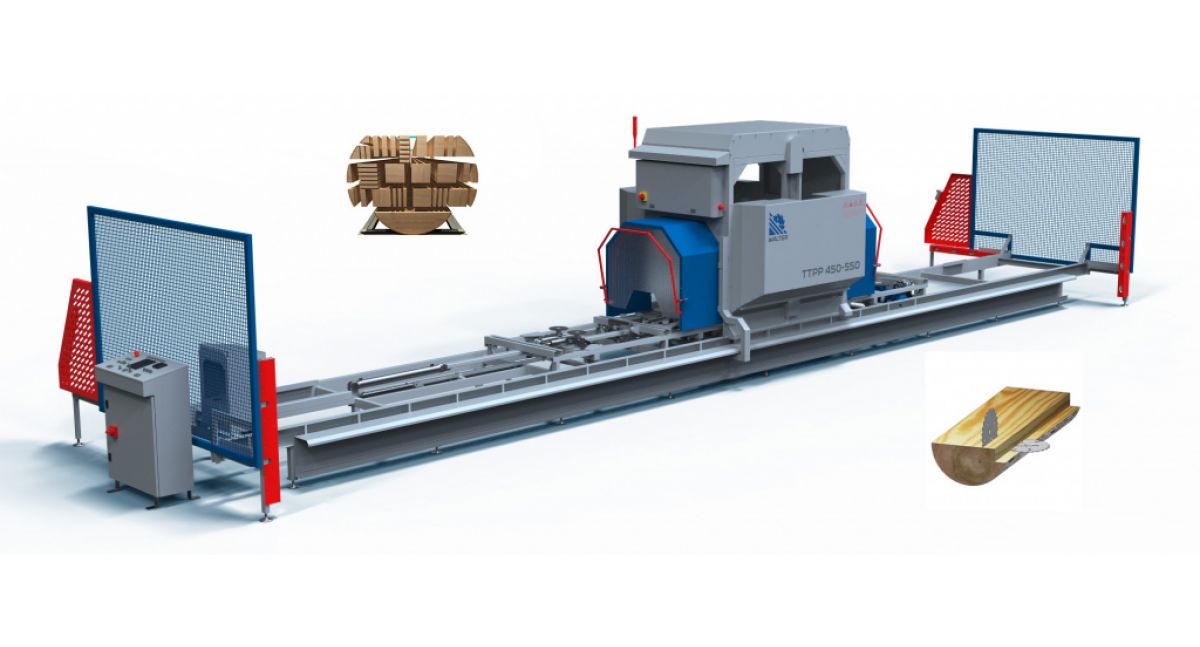

TTPP 450 - 700 je uhlová, dvojkotúčová píla na pozdĺžne rezanie guľatiny. Rezacia hlava uhlovej píly sa pohybuje na upínacom ráme, ktorý môže byť doplnený o hydraulické upínanie guľatiny, vyrovnávač kónicity a obracač guľatiny. Píla reže dvoma pílovými kotúčmi dopredu aj dozadu. Uhlová dvojkotúčová píla je vyrobená z oceľovej konštrukcie. Na pohon pílových kotúčov sú použité praxou overené elektromotory od firmy INDUKTA.
Uhlová píla je vyrobená tak, aby ju bolo možné nasadiť v nepretržitých prevádzkach. Píla svojou variabilitou a spoľahlivosťou je schopná vyhotoví materiál rýchlo a presne podľa potreby zákazníka.

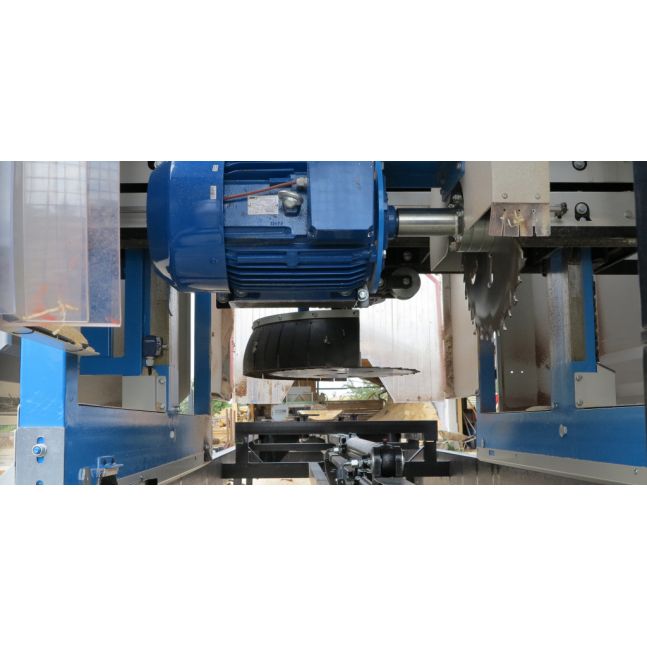

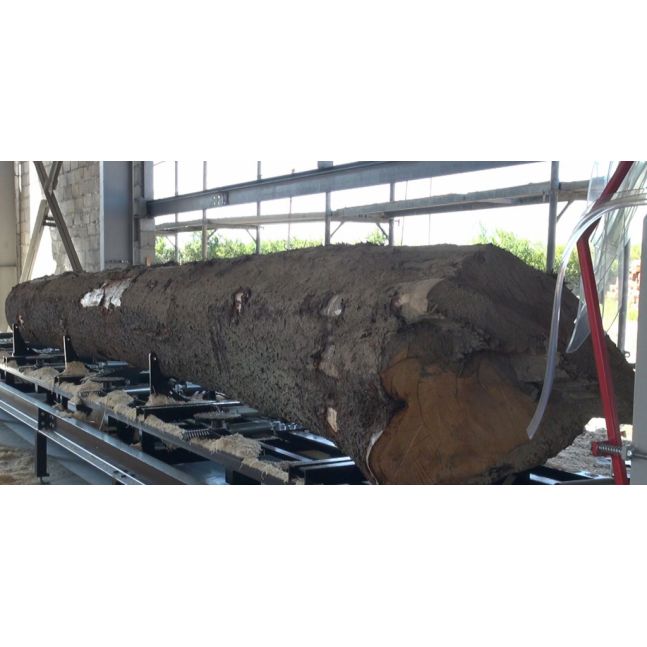

Na rezanie sa používajú pílové kotúče Ø 350* /450 / 500 / 550 / 630*/ 700* mm ktorými je možný prierez 80 x 80* /150 x 150 / 175 x 175 / 200 x 200 / 240 x 240*/ 260 x 240* mm. Vďaka konštrukcii rezacej hlavy môže zákazník manipulovať aj s nadrozmernou guľatinou až do Ø 1500* mm. Píla reže dvoma pílovými kotúčmi a to v horizontálnej a vertikálnej rovine. Tým nám vzniká hotový produkt pri každom prejazde rezacou hlavou. Hydraulické upínaniu materiálu šetrí čas potrebný na upnutie materiálu.
Výkon stroja je od 10 - 17 m3/8 h. Rýchlosť posuvu je 0 - 30 m/min. Kmeňovú, dvojkotúčovú, uhlovú pílu môžeme predĺžiť podľa potreby zákazníka zo základných 6 m až na 12 m.

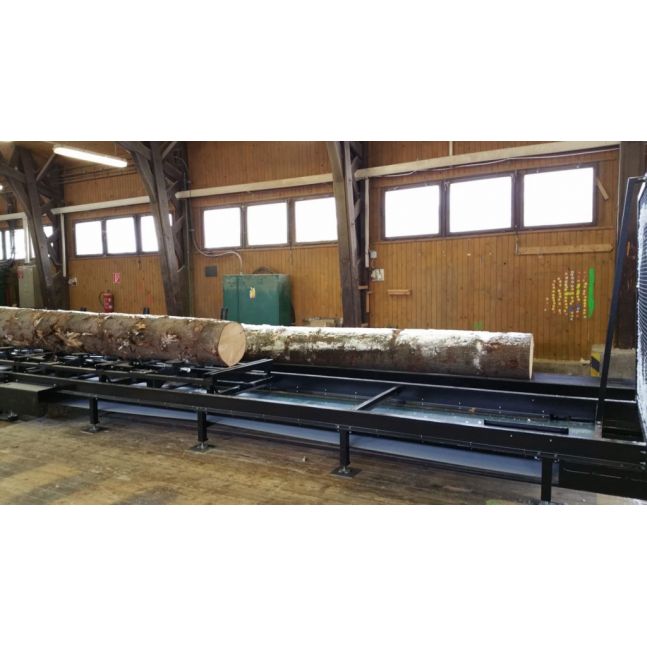

Upínací rám je možné doplniť o pásový dopravník pilín. Ukončenie pásového dopravníka sa môže doplniť o šikmý, pásový dopravník pre kontajner pilín. Pásové dopravníky nám šetria čas potrebný na čistenie stroja.

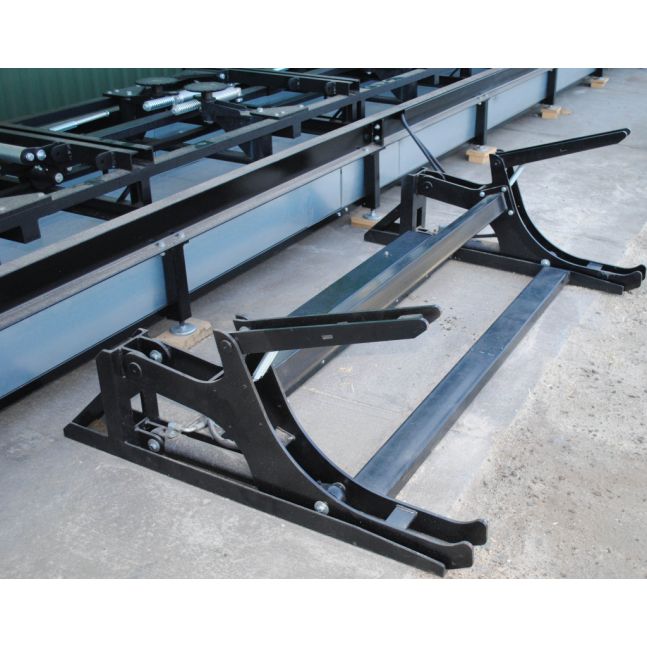

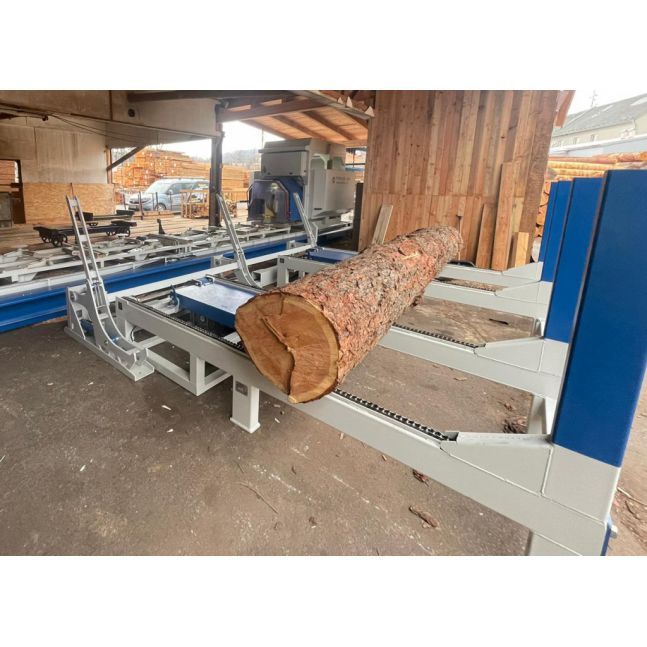

Na riadenie píly je použitý prehľadný a spoľahlivý ovládací panel, ktorý poskytne obsluhe možnosť maximálne zhodnotiť drevnú hmotu. Stroj je určený predovšetkým pre výrobcov stavebného dreva. Výstupným produktom tohto zariadenia sú všetky prvky krovu (napríklad krokvy, väznice, strešné late atď. Zároveň ponúkame aj široký sortiment motorov, príslušenstva, dopravníkov a nakladačov.
TECHNICKÉ ÚDAJE | Jednotka | TTPP 450 - 700 | |||
---|---|---|---|---|---|
Max. priemer guľatiny | mm | 1 000 | |||
Min. dĺžka guľatiny | mm | 2 000 | |||
Max. dĺžka guľatiny | mm | 6 000 - 12 000 | |||
Max. rozmer hranola | mm | 80 x 80*/150 x 150/175 x 175/200 x 200/240 x 240*/260 x 240* | |||
Priemer pílového kotúča | mm | 350*/ 450 / 500 / 550 / 630*/ 700* | |||
Výkon motorov pílových kotúčov | kW | 2 x 12 | 2 x 16,2 | 2 x 20 | 2 x 23,8 |
Otáčky motorov pílových kotúčov | ot/min | 1 400 (2 900) | |||
Výkon motora (posuv) | kW | 1,5 | 1,5 | 1,5 | 1,5 |
Elektrické napätie (50 Hz) | V | 3 x 400 | |||
Rýchlosť posuvu | m/min | 0 - 30 | |||
Výkon stroja | m3/8h | 10 | 12 | 15 | 17 |
Upínací rám - hmotnosť | kg | 950 | 1 250 | 1 550 | 1 850 |
Upínací rám - dĺžka | mm | 13 215/6 m | 16 215/8 m | 17 715/10 m | 19 215/12 m |
Upínací rám - šírka | mm | 1 305 | |||
Upínací rám - výška nakladanej guľatiny | mm | 730 | |||
Rozmery dopravníka pilín - dĺžka | mm | 4 614 | |||
Rozmery dopravníka pilín - šírka | mm | 1 155 | |||
Rozmery dopravníka pilín - výška | mm | 3 587 | |||
Rezacia hlava na upínacom ráme - dĺžka | mm | 2 860 | |||
Rezacia hlava na upínacom ráme - šírka | mm | 2 300 | |||
Rezacia hlava na upínacom ráme - výška | mm | 2 620 | |||
Rezacia hlava na upínacom ráme - váha | kg | 950 |
