SD 1 500 - zakladač s automat. nakladaním
NOVINKA
SD 1 500 je automatizované zariadenie na ukladanie dosiek na palety. Tento automatický zakladač je vhodné skombinovať do pracovnej línie spolu s trojstranným, frézovacím strojom FDP - 3.

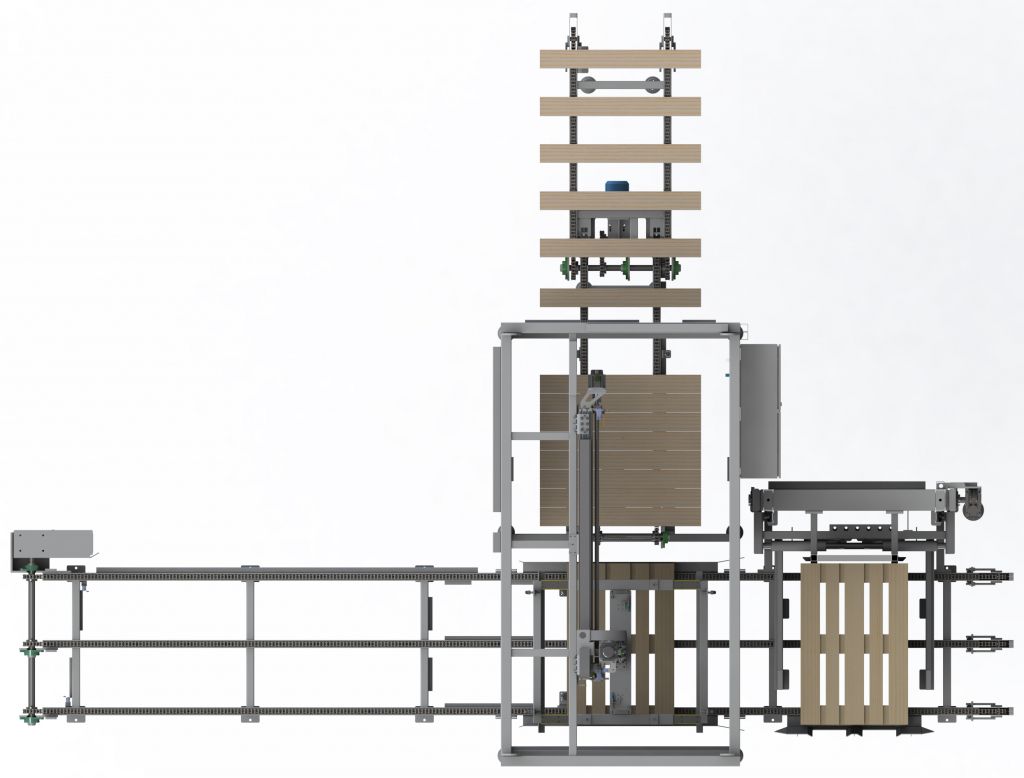

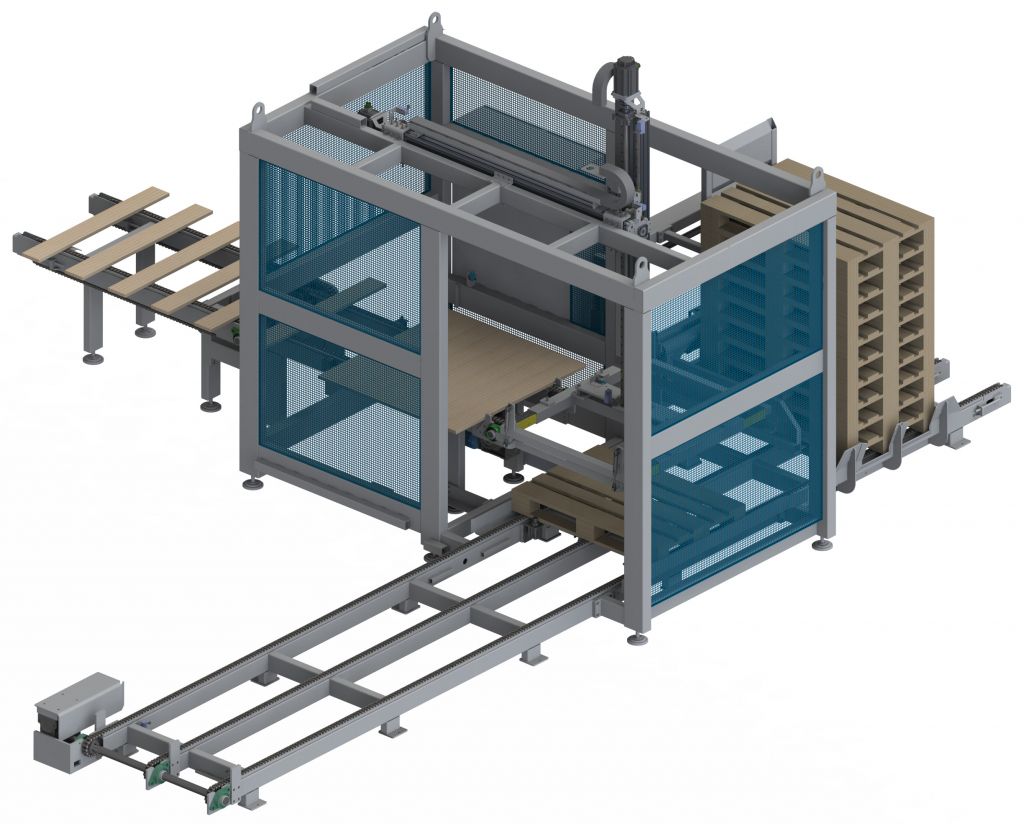

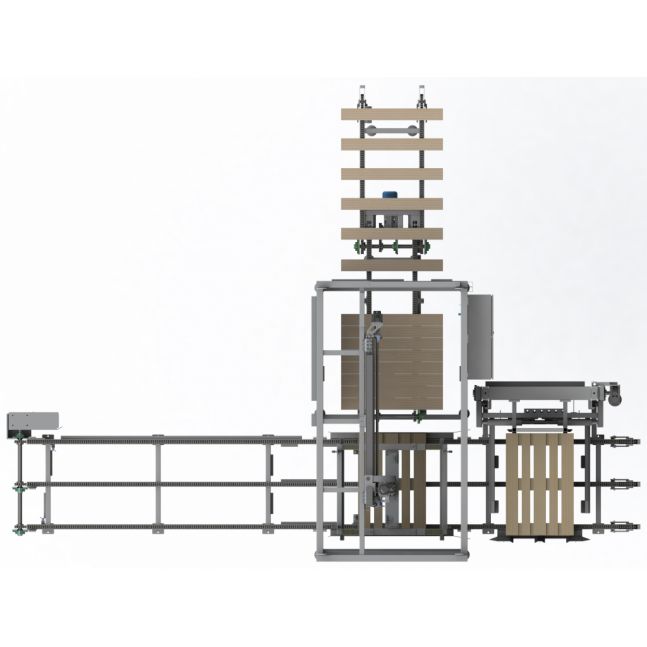

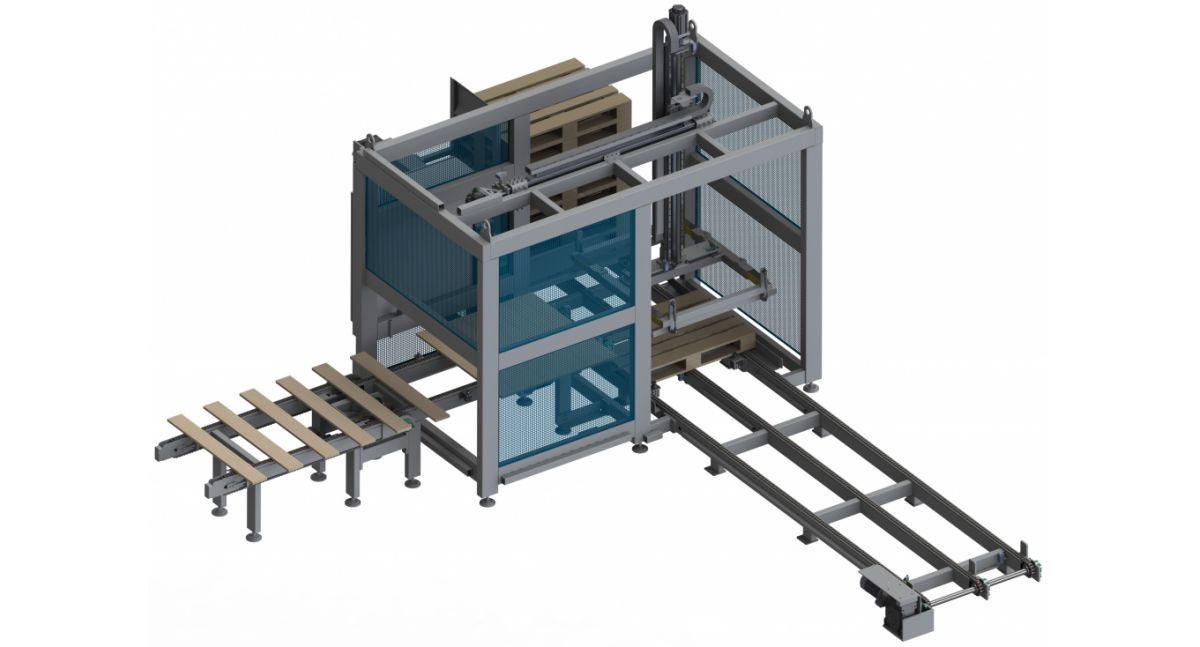

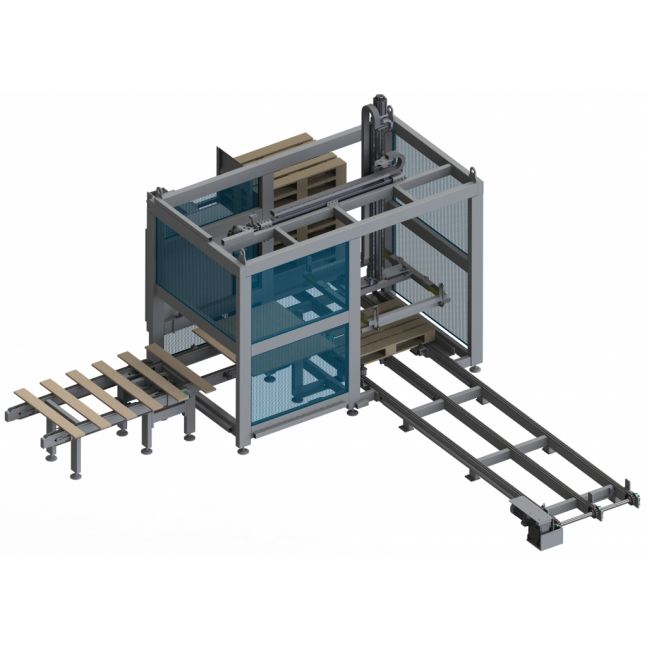

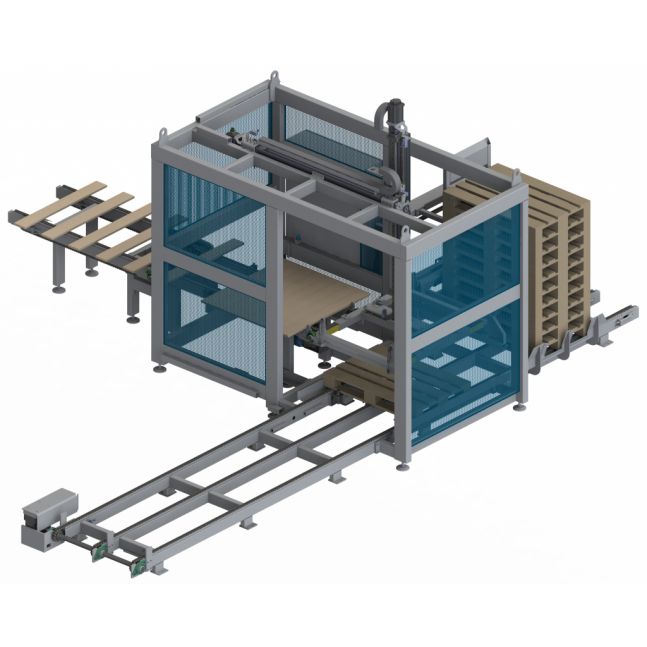

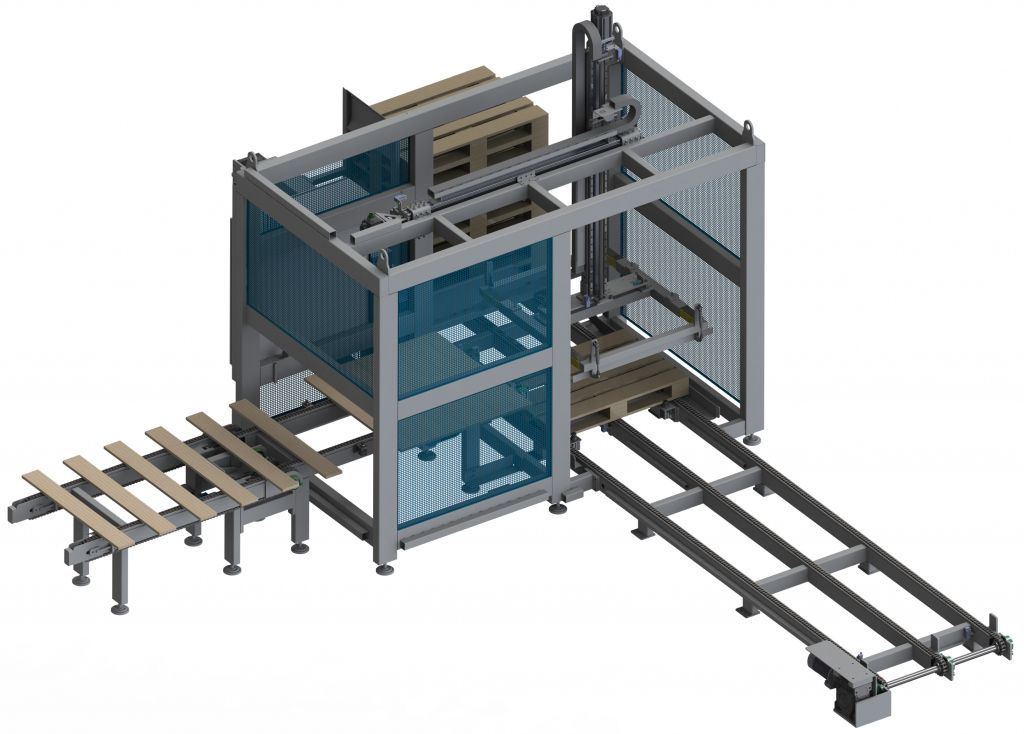

Zariadenie pozostáva zo zakladača, podávača dosiek, zásobníka paliet a podávača na prepravu prázdnych paliet a zber plných paliet.
Stroj pracuje v automatickom režime, pričom vykonáva prednastavený program, ktorý je možné upraviť v závislosti od hrúbky ukladaného materiálu.
Kapacita linky závisí od šírky a hrúbky dosiek. Materiál musí byť rovný a rovnakej dĺžky.
| TECHNICKÉ ÚDAJE | Jednotka | SD 1 500 | |||
|---|---|---|---|---|---|
| Výkon - motor podávania paliet | kW | 2,2 | |||
| Výkon - motor zdvihu paliet | kW | 1 | |||
| Výkon - motory podávania dosiek | kW | 2 x 1,5 | |||
| Servomotor - vertikál. polohovanie | kW | 2,0 | |||
| Servomotor - horizont. polohovanie | kW | 1,0 | |||
| Stlačený vzduch | bar | 6,0 | |||
| Pracovný tlak | Mpa | 0,55 - 0,65 | |||
| Max. vstupný tlak | Mpa | 1,2 | |||
| Max. stohovacia výška 1 500 | mm | 1 500 | |||
| Max. rozmery stohov d; š; v; | mm | 1 200 / 1 200 / 1 500 | |||
| Zásobník paliet | ks | 11 | |||
| Hrúbka dosiek | mm | 10 - 32 | |||
| Dĺžka dosiek | mm | 800 - 1 200 | |||
| Šírka dosiek | mm | 70 - 220 | |||
| Nosnosť dopravníka dosiek | kg | 50 | |||
| Rozmery - dĺžka | mm | 5 600 | |||
| Rozmery - šírka | mm | 7 500 | |||
| Rozmery - výška | mm | 3 000 | |||
| Rozmery - výška počas práce | mm | 4 500 | |||
| Hmotnosť | kg | 3 000 | |||
